Yuvarlak Kaynaklık Mafsal; hidrolik silindir ve makine bağlantı noktalarında güvenli ve sağlam bir mafsal bağlantısı oluşturur. Kaynaklanabilir yapısı sayesinde şasi ve konstrüksiyonlara kolayca entegre edilir. Yük ve titreşimleri dengeli şekilde aktararak sistemin daha stabil, dayanıklı ve uzun ömürlü çalışmasına katkı sağlar.
Bu ürün için indirilebilir dosya mevcut.
| NO | Ürün Kodu Product code Код продукта |

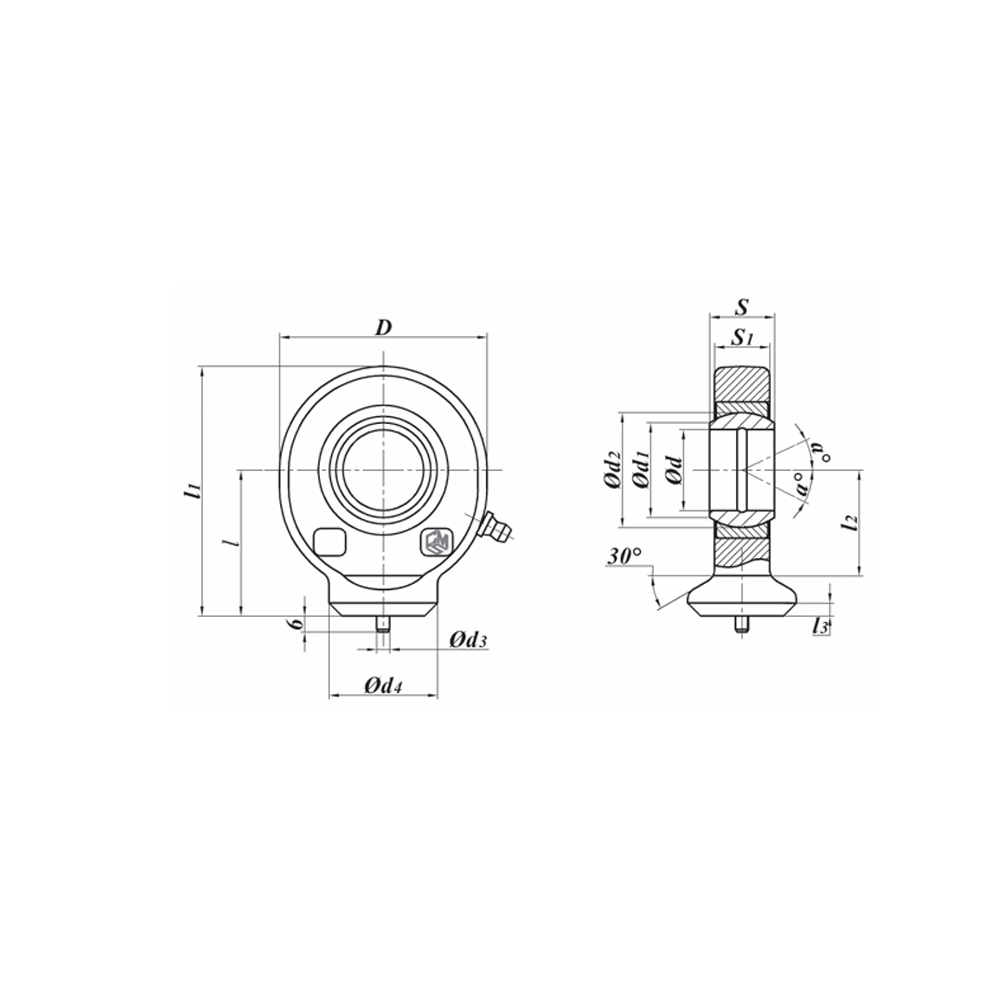

Yuvarlak Kaynaklık Mafsal / Round Welding Joint / Круглый сварной соединение | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød | S | l | D | Ød4 | Ød3 | Ød1 | Ød2 | a° | S1 | l1 | l2 | l3 | ||
| 1 | S 20 C | 20 | 16 | 38 | 53 | 27,5 | 4 | 24,1 | 29 | 9° | 13 | 64,5 | 27,5 | 3 |
| 2 | S 25 C | 25 | 20 | 45 | 64 | 33,5 | 4 | 29,3 | 35 | 7° | 17 | 77 | 33 | 4 |
